半導體行業-手機柔性電路板(FPC)-點膠缺陷視覺檢測發布日期:2020-04-30 瀏覽次數:0

手機柔性電路板(FPC) 點膠缺陷視覺檢測

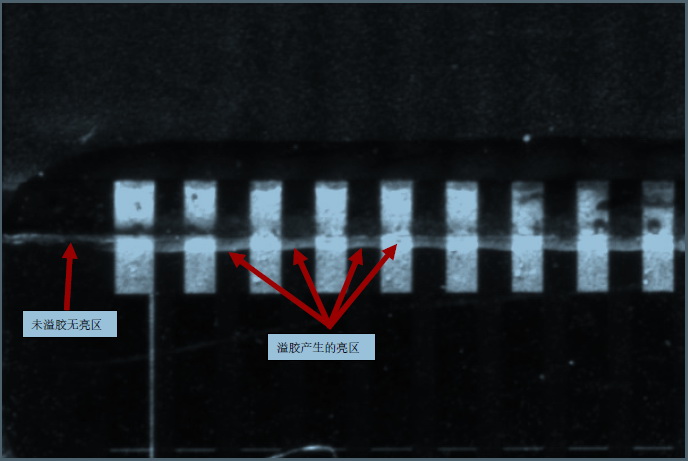

  由于點膠溢膠時會(huì )在軟板形成凸起區域,凸起區域會(huì )產生與軟板平面存在夾角的面,光源照射凸起表面反光將在圖像上產生亮區,用HC-VisionSoftwareV1.0軟件的斑點分析工具來檢測亮區是否存在來判斷溢膠。

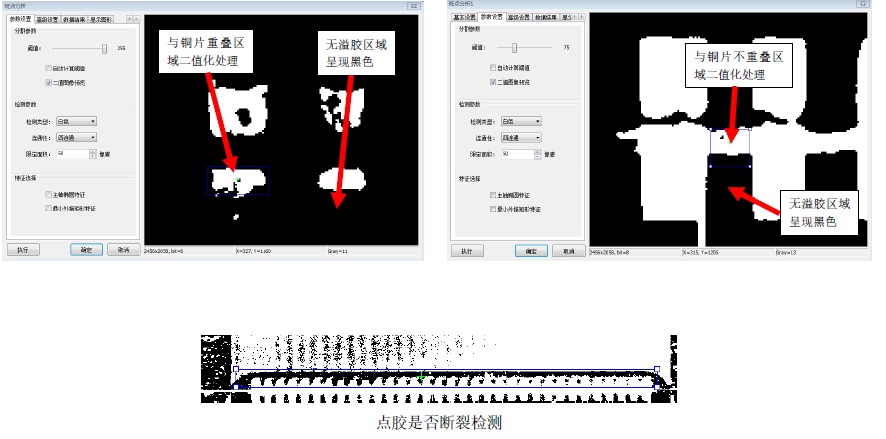

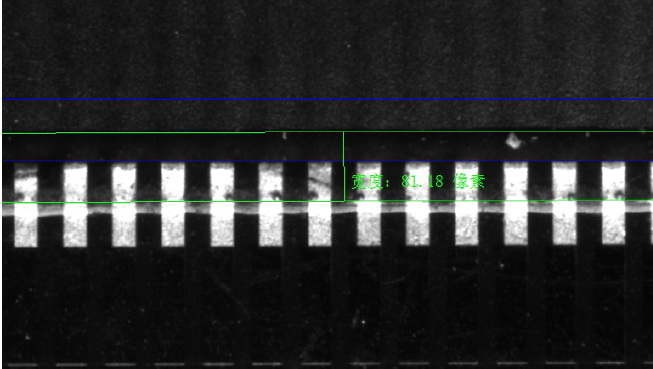

  通過斑點分析,檢測點膠區黑色斑點(忽略小面積斑點)數量,當數量大于1時判斷為點膠斷開。通過HC-VisionSoftwareV1.0軟件的檢測間距工具來檢測點膠邊緣距離與基準邊緣的寬度。
